สาย LAN (UTP) คืออะไร ?

สาย LAN หรือที่รู้จักกันในชื่อทางการว่า สาย UTP (Unshielded Twisted Pair) เป็นสายนำสัญญาณชนิดหนึ่ง ที่มีตัวนำสัญญาณเป็นทองแดงบิดตีเกลียวกันเป็นคู่ (Twisted Pairs) โดยทั่วไปใช้เชื่อมต่อกับอุปกรณ์คอมพิวเตอร์ในการรับ-ส่งข้อมูล หรือเชื่อมต่อเข้ากับเครือข่ายกลาง เช่น Network Switch, Hub, รวมไปถึง Router ก็ได้เช่นกัน ในส่วนของหัวที่ใช้เชื่อมต่อสาย LAN นั้น เราเรียกว่า RJ45

* การบิดตีเกลียว (Twisted) ของสายทองแดง ช่วยลดสัญญาณรบกวนที่เกิดขึ้นในการส่งข้อมูล ทำให้สามารถส่งสัญญาณได้ดีกว่าสายชนิดไม่ตีเกลียว

สาย LAN (UTP) มีกี่ประเภท ?

สาย LAN (UTP) สามารถแบ่งได้หลายประเภทขึ้นอยู่กับลักษณะการจำแนก เช่น

➤ แบ่งตามลักษณะการติดตั้ง

1. ชนิดติดตั้งภายในอาคาร (Indoor Cable)

สายสัญญาณสำหรับติดตั้งภายในอาคารนั้น เปลือกนอกมักนิยมทำจากวัสดุ PVC เนื่องจากมีความยืดหยุ่นและสามารถป้องกันการลามไฟได้ นอกจากนี้ได้มีข้อกำหนดหรือมาตรฐานป้องกันทางด้านอัคคีภัย จึงต้องมีการใส่สารพิเศษเข้าไป ทำให้สามารถแบ่งชนิดของสายภายในอาคารที่ใช้กันแพร่หลาย 4 ชนิดด้วยกัน

– CM (Communication Metallic)
เป็นสายที่สามารถป้องกันการลามไฟได้ในแนวราบ เหมาะสำหรับการใช้งานทั่วไป เช่นการติดตั้งสายแนวราบภายในชั้นเดียวกัน (Horizontal Wiring)

– CMR (Communication Metallic Riser)
สายชนิดนี้สามารถป้องกันการลามไฟทั้งแนวราบและแนวดิ่ง มักใช้ในการเดินสายสัญญาณระหว่างชั้นในอาคารโดยผ่านช่องเดินสายของตัวอาคาร (Vertical Shaft)

– CMP (Communication Metallic Plenum)
เป็นสายที่เหมาะสำหรับการติดตั้งเดินสายบนฝ้าเพดาน หรือบริเวณช่องว่างเหนือฝ้าที่มีอากาศไหลเวียน (Plenum Space) แต่ไม่สามารถป้องกันการลามไฟในแนวดิ่งได้

– LSZH (Low Smoke Zero Halogen)
สามารถป้องกันการลามไฟได้ทั้งในแนวราบและแนวดิ่งเหมือน CMR แต่มีคุณสมบัติเพิ่มเติมคือเมื่อเกิดอัคคีภัย สายชนิดนี้จะมีควันน้อยและไม่ก่อให้เกิดสารพิษ

2. ชนิดติดตั้งภายนอกอาคาร (Outdoor Cable)

สายสัญญาณสำหรับติดตั้งภายนอกอาคารนั้น จะมีเปลือกนอกทำจากวัสดุ PE (Polyethylene) ซึ่งมีคุณสมบัติทนทานต่อสภาพแวดล้อมภายนอก ไม่สึกกร่อน แต่จะไม่สามารถป้องกันการลามไฟได้ ดังนั้นเราควรเลือกสายให้ถูกต้องตามชนิดของการใช้งาน

➤ แบ่งตามลักษณะการป้องกันสัญญาณรบกวน

1. ชนิดไม่มีฉนวนป้องกันสัญญาณรบกวน : Unshield Twisted Pair (UTP)
เป็นสายทองแดงคู่ บิดตีเกลียวแบบไม่มีชิลด์ป้องกันสัญญาณรบกวน โดยตัวนำสัญญาณจะมี 8 เส้น (4คู่) เป็นทองแดงแท้ นิยมใช้กับงานระบบคอมพิวเตอร์ทั่วๆ ไป

2. ชนิดมีฉนวนป้องกันสัญญาณรบกวน : Foil Twisted Pair (UTP)
เป็นสายทองแดงคู่ บิดตีเกลียวแบบมีชิลด์ป้องกันสัญญาณรบกวน นิยมใช้งานในพื้นที่ ที่มีสัญญาณรบกวนสูง เช่น โรงงานอุตสาหกรรม ติดตั้งผ่านเครื่องจักรขนาดใหญ่ ไฟฟ้าแรงสูง ปลั๊กไฟ ฯลฯ

➤ แบ่งตาม Bandwidth ที่รองรับได้

1. Category 5E (CAT 5E)
เป็นสาย LAN (UTP) ทองแดงที่มีความเร็วต่ำ พัฒนามาจากสาย CAT 5 เดิม ออกแบบมาเพื่อรองรับ Bandwidth อยู่ที่ 100-200 MHz ความเร็วสูงสุดอยู่ที่ 1 Gbps ในระยะทางไม่เกิน 100 เมตร

2. Category 6 (CAT 6)
เป็นสาย LAN (UTP) ทองแดงที่มีความเร็ว ถูกผลิตขึ้นมาตามมาตรฐานของ Gigabit Ethernet ออกแบบมาเพื่อรองรับ Bandwidth อยู่ที่ 250 MHz ความเร็วสูงสุดอยู่ที่ 10 Gbps ในระยะทางไม่เกิน 55 เมตร

3. Category 6A (CAT 6A)
เป็นสาย LAN (UTP) ทองแดงที่มีความเร็ว ออกแบบมาเพื่อรองรับ Bandwidth อยู่ที่ 500 MHz ความเร็วสูงสุดอยู่ที่ 10 Gbps ในระยะทางไม่เกิน 100 เมตร

4. Category 8 (CAT 8)
เป็นสาย LAN (UTP) ทองแดงที่มีความเร็ว ออกแบบมาเพื่อรองรับ Bandwidth อยู่ที่ 2GHz ความเร็วสูงสุดอยู่ที่ 25/40 Gbps ในระยะทางไม่เกิน 30 เมตร

*สายสัญญาณของ LINK ถูกออกแบบมาพิเศษ โดยมีคุณสมบัติสูงกว่าสายสัญญาณแบรนด์อื่นๆ

– LINK CAT 5E ออกแบบมาให้รองรับ Bandwidth อยู่ที่ 350 MHz

– LINK CAT 6 ออกแบบมาให้รองรับ Bandwidth อยู่ที่ 600 MHz

– LINK CAT 6A ออกแบบมาให้รองรับ Bandwidth อยู่ที่ 750 MHz

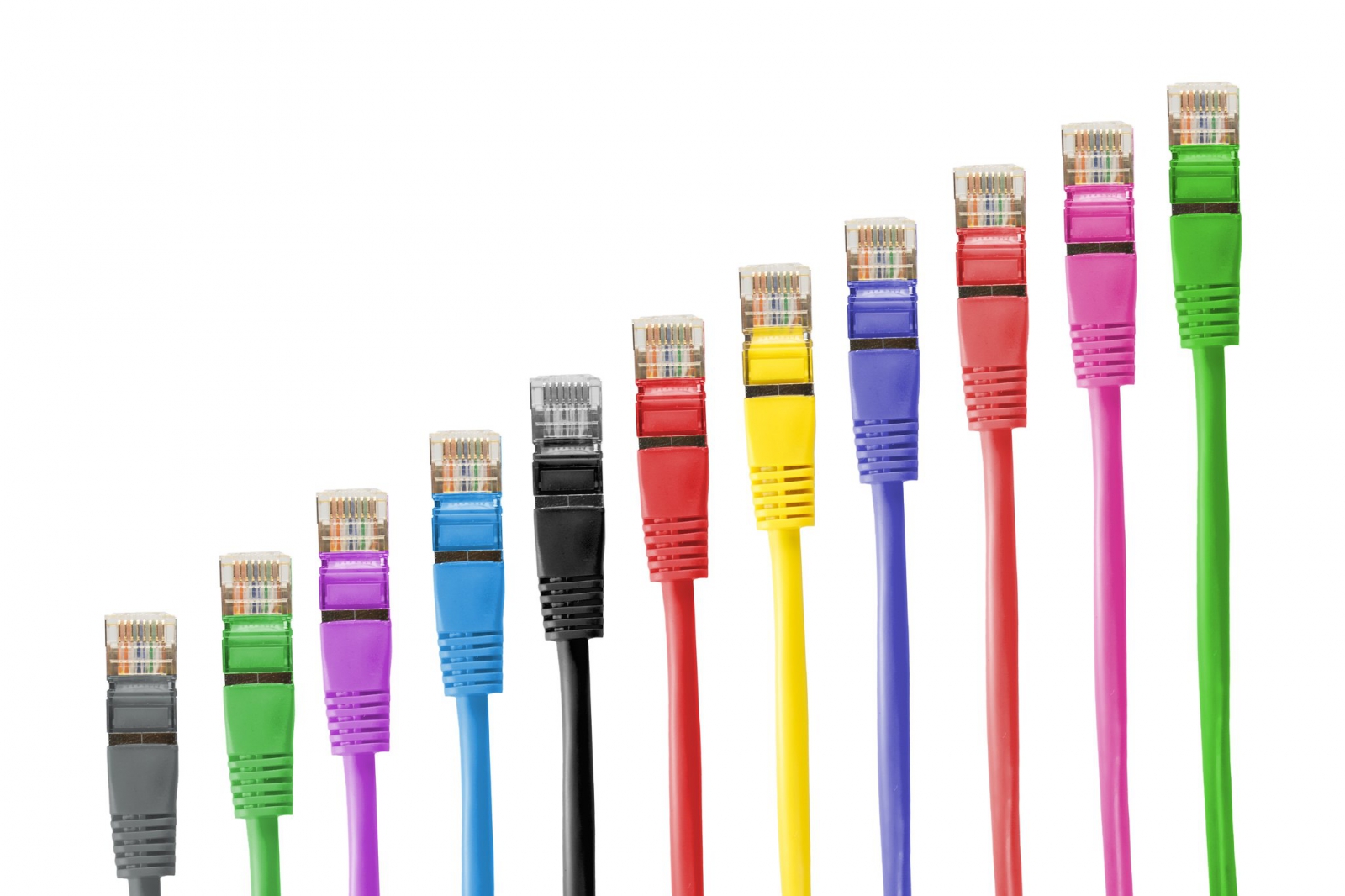

* Patch Cord

ประเภทสุดท้ายคือสาย LAN สำเร็จรูปแบบแกนฝอย โค้งงอและยือหยุ่นได้ดี เหมาะสำหรับพื้นที่ที่ต้องการหัก งอ ม้วน ของสาย โดยปกติสาย Patch Cord จะมีความยาวประมาณ 1-20 เมตร มักผลิตหลายสีเพื่อให้แยกแยะสายได้ง่าย ใช้สำหรับเชื่อมต่อจาก Patch Panel ไปยัง Network Switch หรือ เชื่อมต่อจาก Box Outlet RJ-45 ตัวเมีย ไปยังคอมพิวเตอร์และอุปกรณ์อื่น ๆ
